产品介绍
特长：
本产品在电磁动作部分，经特殊设计，切换速度加快，由快速变慢速时，精度更好，AC系列电磁线圈外型设计成最小化（A型），在多路多段变速时，油路块不需另加宽尺寸，使用标准化尺寸即可，调整部为180°，非一般90°，在调整上更加好调。
规格：
|
型号 |
自由流量 (l/min) |
最高使用压力 (kgf/cm2) |
调整范围 (l/min) |
重量 (kg) |
|
|
AC type |
DC type |
||||
|
MFS-03 |
50 |
150 |
1, 2, 4, 8 |
3.4 |
3.6 |
* 一般使用的调整范围为 4 l/min.
型号说明：
|
MFS |
- |
03B |
- |
04R |
- |
A2 |
|
a |
- |
b c |
- |
d e |
- |
f |
a. 型号名称 : MFS
b. 口径 : 03→3/8"
c. 线圈外型 : A→标准型(AC), B→DIN 插头型(牛角)
d. 调整时最大流量 : 01→1 l/min, 02→2 l/min, 04→4 l/min, 08→8 l/min
e. 油路方式 : R-回油, P-入油
f. 电源代号 :
A1 : AC110V, 50/60Hz A2 : AC220V, , 50/60Hz
D1 : DC12V, D2:DC24V

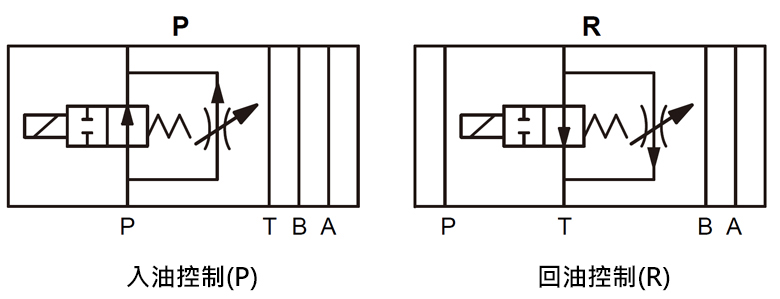

油路符号：

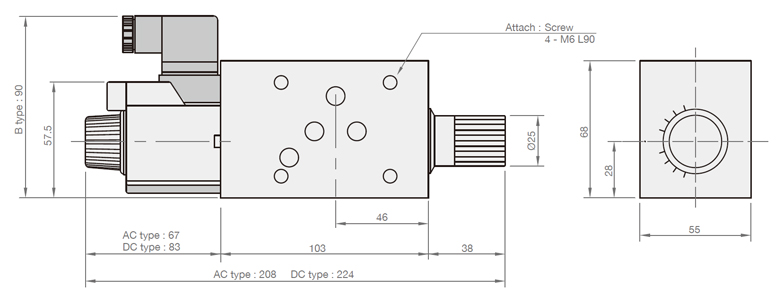

外型尺寸图：
单位：mm
