产品介绍
特点：
本产品除了操作时噪音小、用电省、出力大、流量大外更加强滑轴与本体间之精密度，达到低压平稳，高压顺畅。外型上增加指示灯亮度、单头。螺帽位加装塑胶盖，且附接线头，使外型更加整体性和可看性。
阀之性能表：
|
口径 |
最大流量 (l/min) |
最高压力 |
容许背压 |
切换频率 |
重量 (kg) |
|
|
AC |
DC |
|||||
|
单头 |
单头 |
|||||
|
02 (1/4") |
30-80 |
210 |
70-140 |
AC 300 |
1.6 |
1.8 |
．液压油温度范围 5℃~60℃ (40℉~140℉)。
．过滤精度 25μm以下。
．最大流量因种类而不同。
线圈性能及规格表：
|
线圈性能及规格表 |
交流AC |
直流DC |
||||
|
电压 V |
AC110V |
AC220V |
DC12V |
DC24V |
||
|
频率 Hz |
50 |
60 |
50 |
60 |
- |
- |
|
02 (1/4") |
1.4 |
1.2 |
0.7 |
0.6 |
2.4 |
1.3 |
|
0.4 |
0.34 |
0.2 |
0.7 |
|||
|
容许电压 V |
100~120 |
200~240 |
10.8~13.2 |
21.6~26.4 |
||
．绝缘电阻100MΩ 以上(DC 500V绝缘试验)。
．电磁阀切换时，不可两组线圈同时作用。
．线圈未装入可动铁芯，请勿送电，以免烧毁(AC)。
型号说明：
|
DSG |
- |
02A |
- |
2B2 |
- |
A2 |
|
a |
- |
b c |
- |
d |
- |
e |
a. 型号名称 : DSG
b. 口径 : 02→1/4"、03→3/8"

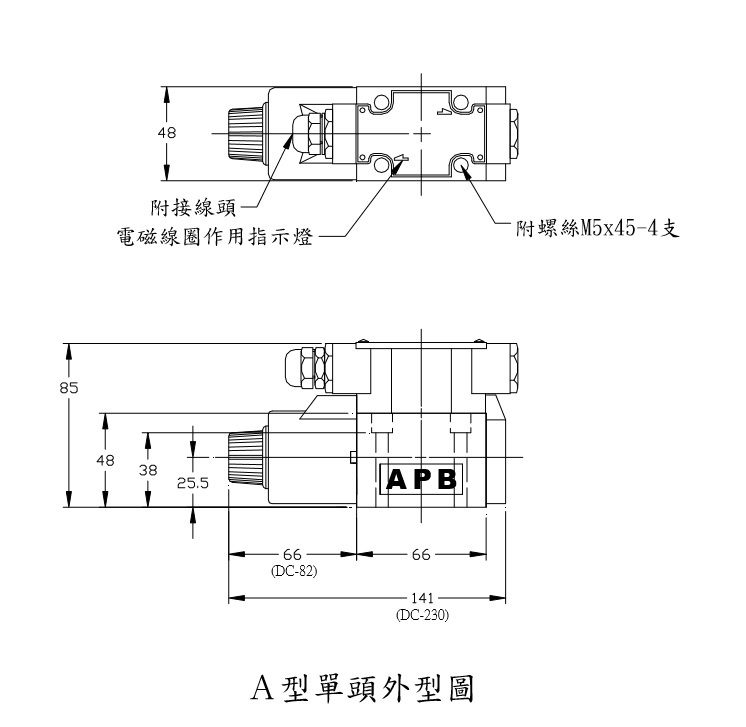

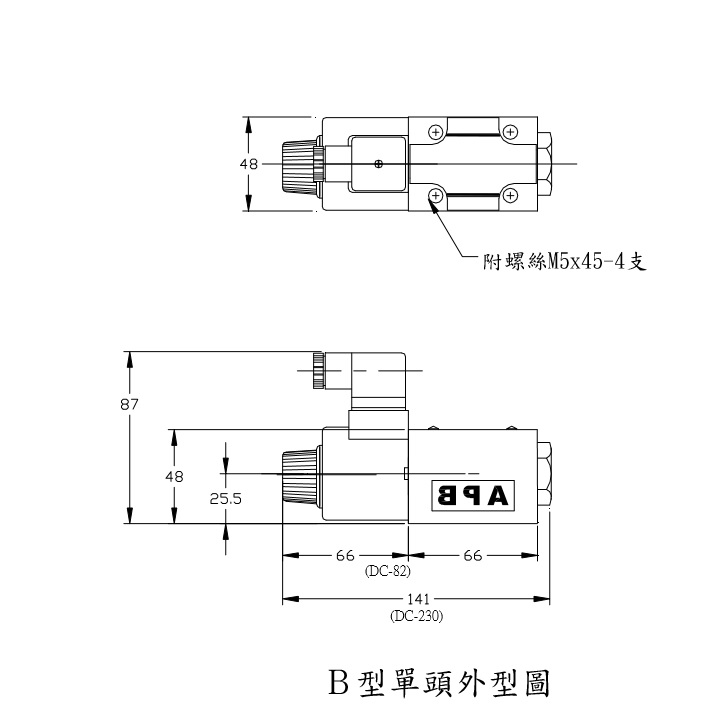

c. 线圈外型 : A→接线盒型、B→DIN插头型(手头型)

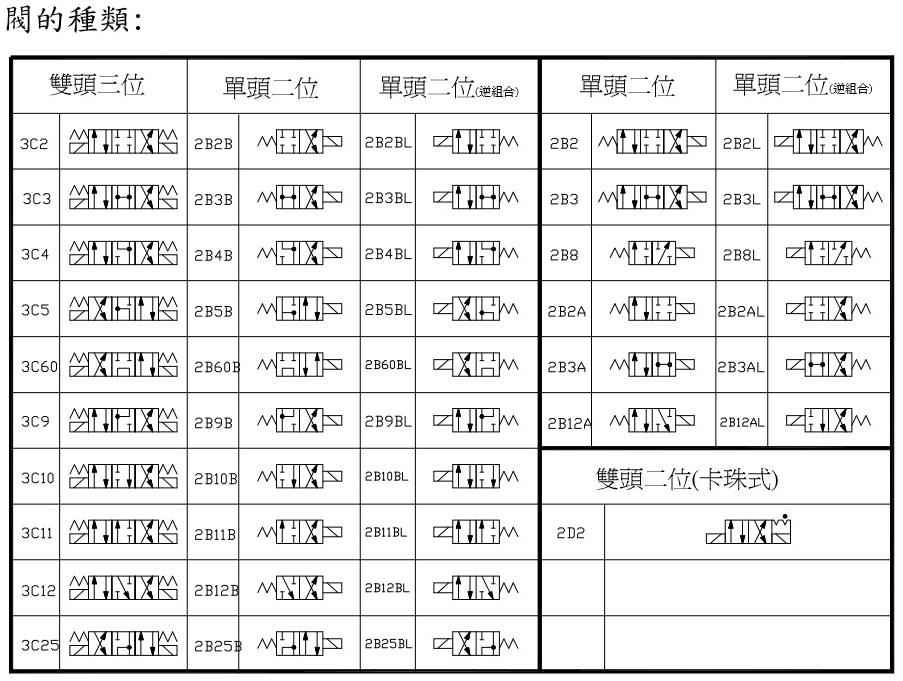

d. 阀的种类 : 请参考阀的型号表
e. 线圈电源 : A1→AC110V、A2→AC220V、D1→DC12V、D2→DC24V
